CJ-210S + CJC-450 自動針劑生產線
產品概要
- 此液體針劑生產線主要根據cGMP 法規中對於液體包裝設備的規範，適用於60mL以上之低黏度產品。
- 為了減少氣動元件作動而汙染生產空間，採用真空汲取方式完成內塞置入流程，主要充填量採用伺服馬達調整，簡化較為複雜充填量調整流程，並且設計外蓋行程與充填內塞行程於不同空間，以避免鎖蓋行程中產生微粒汙染充填區。
- 與液體產品接觸所需金屬零件均採用SUS316L，其他需清潔的零件均可耐121℃高壓滅菌。
詳細機構

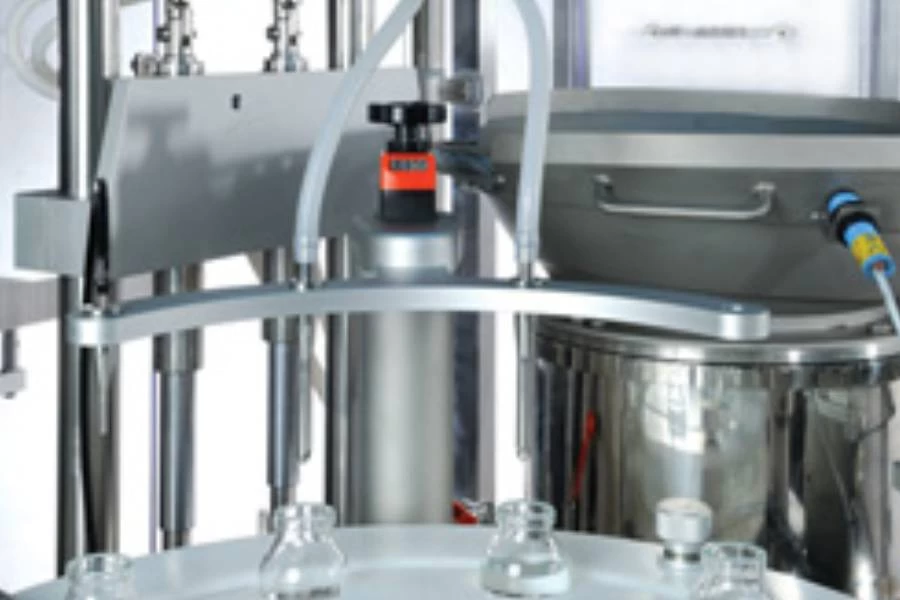

- 充填管裝置：
- 活塞充填管材質採用不鏽鋼並經過硬鉻處理，增加表面耐磨係數，防止污染產品。
- 充填管採無焊接之設計，防止藥液殘留相互污染。
- 拆卸及組裝容易的設計可增加清洗、消毒及使用上的便利性。
- 充填管各部零件可在121∘C的環境下做40分鐘以上的殺菌處理。
- 採用伺服馬達控制系統，能迅速精確的在人機介面上調整所需容量及充填速度，達到安全衛生之標準。
- 充填機構：
- 採用二次分段充填，防止高速生產時使藥液濺出。
- 氮氣充填裝置依客戶之需求可自由調整配置於藥液充填前或充填後 (選配)。
- 內塞機構：
- 內塞動作採真空式取放裝置，以達到無塵、潔淨之標準。
- 透過內塞偵測系統，能有效於層流區內控管產品上塞之品質。
- 鎖蓋機構：
- 針對針劑鋁蓋之封口而設計，亦可更換適用於塑膠蓋之封蓋頭。
- 有安全裝置，瓶身傾倒或定位不正確時，均會停止一切動作。
- 外蓋補料斗可依客戶需求自由選配。
- 透明安全護罩門採玻璃或PC材質之設計，可耐消毒殺菌，亦可達到安全衛生之標準。
- 機器設置於層流過濾裝置底下，符合無塵潔淨之標準。
- 機器內外部皆設有調整手把，方便操作員針對不同規格之產品做適當的調整。
- 依照不同的產品規格做部分模具之更換，不需使用任何工具即可拆卸及組裝，能迅速更換模具以達到高效率之生產作業。
- 採用外置電控箱，方便做日後之維。
外觀尺寸圖
規格表
| 機型 |
CJ-210S自動充填內塞機 |
CJC-450 自動封蓋機 |
| 充填容量 |
1ml-20ml, 20ml-50ml, 50ml-100ml, 100ml-150ml, 150ml-200ml, 200ml-300ml |
-- |
| 生產速度 |
30-60 瓶/分 (依充填容量而定) |
30-60 瓶/分 |
| 電源 |
220V 單相, 50/60HZ, 2.5KW |
220V 單相, 50/60HZ, 1.3KW |
| 真空源 (客戶自備) |
75 NL/min, -0.6 bar |
-- |
| 空壓源 (客戶自備) |
120 NL/min, 4-6 bar |
-- |
| 機器尺寸(LxWxH) |
2800x1230x2193 (mm) |
2200x1136x2192 (mm) |
| 機器重量 |
950KGS |
500KGS |
